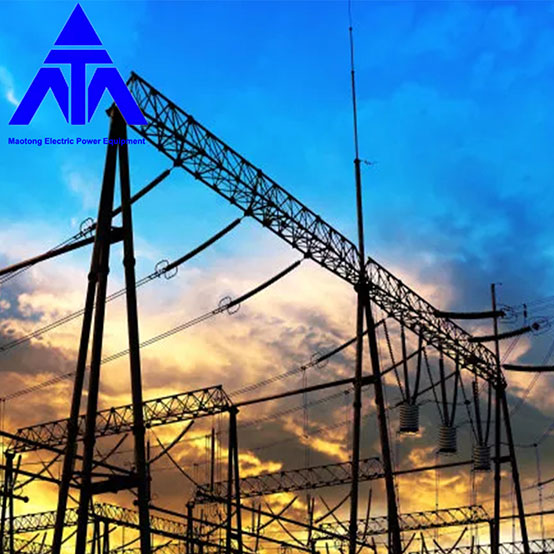

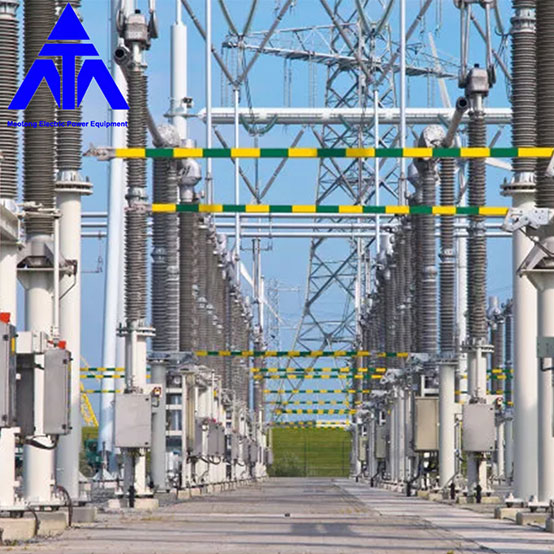

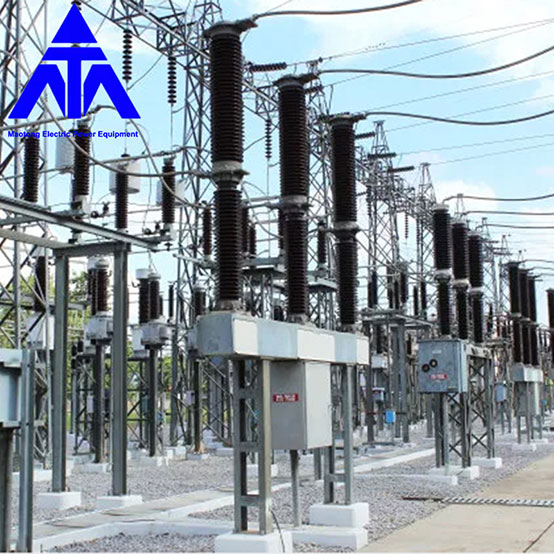

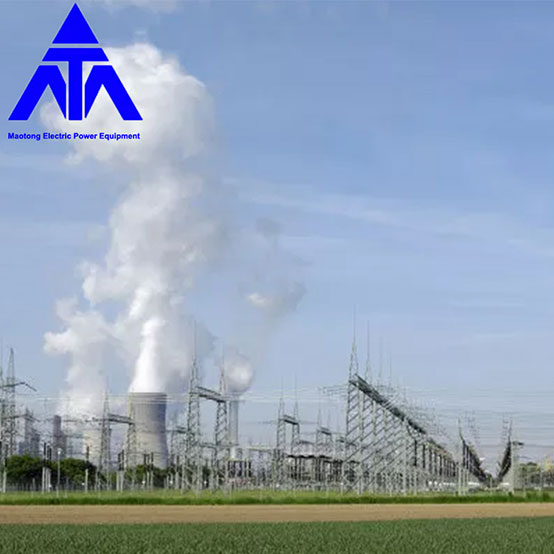

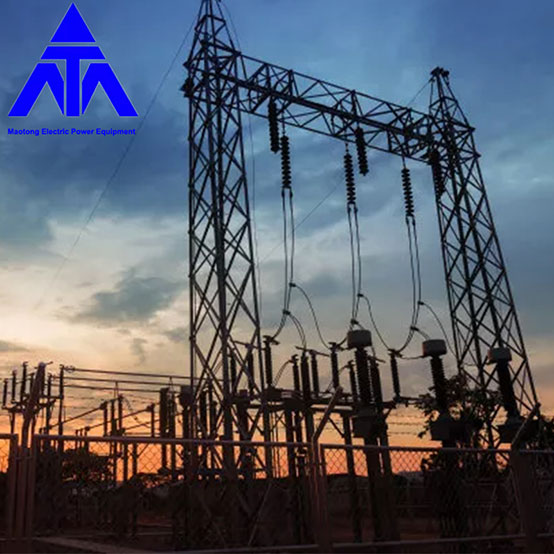

ट्रान्सफॉर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन स्ट्रक्चर 220kv

उच्च दर्जाचे ट्रान्सफॉर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन स्ट्रक्चर 220kv चीन उत्पादक माओ टोंग यांनी ऑफर केले आहे. ट्रान्सफॉर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन स्ट्रक्चर 220kv खरेदी करा जे थेट कमी किमतीत उच्च दर्जाचे आहे. Maotong® व्यावसायिक ट्रान्समिशन इलेक्ट्रिक सबस्टेशन ,सबस्टेशनचे वर्गीकरण आणि वैशिष्ट्ये थोडक्यात वर्णन केली आहेत. पॉवर ग्रिड्सचा विचार केल्यास, सबस्टेशनशिवाय तुम्ही करू शकत नाही. सबस्टेशन ही वीज नेटवर्कमधील ओळींच्या जंक्शनवर व्होल्टेज बदलण्यासाठी, पॉवरची देवाणघेवाण करण्यासाठी आणि विद्युत उर्जेचे संकलन आणि वितरण करण्यासाठी एक सुविधा आहे.


सबस्टेशनच्या मांडणीनुसार विभागणी केल्यास, सबस्टेशनची साधारणपणे बाह्य सबस्टेशन, इनडोअर सबस्टेशन आणि अंडरग्राउंड सबस्टेशन अशी विभागणी करता येईल. मुख्य ट्रान्सफॉर्मर आणि मुख्य हाय-व्होल्टेज इलेक्ट्रिकल उपकरणांच्या मांडणीनुसार इनडोअर सबस्टेशन्स सर्व-इनडोअर सबस्टेशन आणि अर्ध-इनडोअर सबस्टेशनमध्ये विभागली जातात. आउटडोअर सबस्टेशन, मुख्य ट्रान्सफॉर्मर आणि मुख्य हाय-व्होल्टेज इलेक्ट्रिकल उपकरणे घराबाहेर व्यवस्था केली जातात.

ही व्यवस्था मोठ्या क्षेत्रावर व्यापलेली आहे, आणि विद्युत उपकरणे आणि इमारती विविध प्रकारच्या अंतराच्या आवश्यकता पूर्ण करू शकतात, जसे की विद्युत सुरक्षा अंतर, अग्निशामक अंतर, इत्यादी, जे ऑपरेशन, देखभाल आणि दुरुस्तीसाठी सोयीस्कर आहे. हे उपनगरीय किंवा ग्रामीण भागात बांधकामासाठी योग्य आहे.

संपूर्ण इनडोअर सबस्टेशन, मुख्य ट्रान्सफॉर्मर आणि सर्व हाय आणि लो व्होल्टेज इलेक्ट्रिकल उपकरणे इनडोअरमध्ये व्यवस्थित आहेत. या प्रकारचे सबस्टेशन एकूण मजल्यावरील क्षेत्र कमी करते, परंतु इमारतीच्या आतील लेआउटसाठी उच्च आवश्यकता आहेत. यात कॉम्पॅक्ट, मोठ्या उंचीचा फरक आणि वेगवेगळ्या मजल्यांच्या उंचीची वैशिष्ट्ये आहेत, जे आसपासच्या लँडस्केपच्या गरजा पूर्ण करणे सोपे आहे. शहरी दाट लोकवस्ती असलेल्या भागांसाठी किंवा किनारपट्टीच्या भागात, मीठ तलाव, रासायनिक वनस्पती आणि उच्च पातळीचे वायू प्रदूषण असलेल्या इतर भागांसाठी योग्य.

अर्धे इनडोअर सबस्टेशन, मुख्य ट्रान्सफॉर्मर किंवा मुख्य हाय व्होल्टेज इलेक्ट्रिकल उपकरणे बाहेरील भागात लेआउट, इनडोअर स्टेशन क्षेत्र वाचवण्याच्या मार्गाने एकत्र केले गेले, परिसराशी सुंदर सुसंवाद, उपकरणे चालविण्याची स्थिती आणि बाह्य प्रकारचे ट्रान्सफॉर्मर सबस्टेशन, तुलनेने कमी किमतीचे फायदे. अर्थव्यवस्था तुलनेने विकसित लहान शहरे तसेच पर्यावरण आणि प्रादेशिक बांधकाम आर्थिक आणि तांत्रिक निर्देशांक समन्वय पूर्ण विचार देणे आवश्यक आहे.



भूमिगत सबस्टेशन्स पूर्णपणे भूमिगत सबस्टेशन आणि अर्ध-भूमिगत सबस्टेशन्समध्ये विभागली जातात. संपूर्ण भूमिगत सबस्टेशनची मुख्य इमारत भूमिगत बांधली गेली आहे, आणि मुख्य ट्रान्सफॉर्मर आणि इतर मुख्य विद्युत उपकरणे भूमिगत इमारतीमध्ये स्थापित केली आहेत.

जमिनीवर फक्त काही इमारती जसे की सबस्टेशन व्हेंट्स आणि उपकरणे, कर्मचारी प्रवेशद्वार आणि निर्गमन, तसेच कूलिंग उपकरणे आणि मोठ्या मुख्य ट्रान्सफॉर्मरचे मुख्य नियंत्रण कक्ष जे जमिनीवर व्यवस्थित केले जाऊ शकतात. अर्ध-भूमिगत सबस्टेशन मुख्यतः भूमिगत इमारती आहेत आणि मुख्य ट्रान्सफॉर्मर किंवा इतर मुख्य विद्युत उपकरणे अंशतः भूमिगत इमारतींमध्ये स्थापित केली जातात. अंडरग्राउंड सबस्टेशन दाट बांधलेल्या आणि दाट लोकवस्तीच्या भागात बांधण्यासाठी योग्य आहे.

पॉवर सिस्टीममधील सबस्टेशनची स्थिती आणि कार्यानुसार, सबस्टेशनची सामान्यतः हब सबस्टेशन, प्रादेशिक महत्त्वाची सबस्टेशन आणि सामान्य सबस्टेशन अशी विभागणी करता येते.

हब सबस्टेशन पॉवर सिस्टमच्या मुख्य बिंदूवर स्थित आहे. उच्च व्होल्टेज बाजूचे व्होल्टेज साधारणपणे 500 (750) kV असते आणि मध्यम आणि कमी व्होल्टेज बाजूचे व्होल्टेज साधारणपणे 220kV (330kV) आणि 35kV असते. हब सबस्टेशनची हाय-व्होल्टेज बाजू प्रादेशिक पॉवर ग्रिडशी जोडलेली आहे आणि अनेक मोठ्या उर्जा स्त्रोतांशी जोडलेली आहे आणि उच्च-व्होल्टेज बाजूने मोठ्या प्रमाणात पॉवर ट्रान्समिशन आहे.

सबस्टेशन अनेक मोठ्या-क्षमतेच्या पॉवर स्टेप-डाउन ट्रान्सफॉर्मरसह सुसज्ज आहे, जे प्रादेशिक ग्रिडमधून वीज डाउनलोड करतात आणि प्रदेशातील महत्त्वाच्या सबस्टेशनला वीज पुरवतात. या प्रकारच्या सबस्टेशनची लोड बाजू बहुतेक वेळा प्रादेशिक पॉवर ग्रिडचा मुख्य पॉवर पॉइंट असते. संपूर्ण स्टेशनच्या पॉवर बिघाडानंतर सिस्टमचे स्थिर नुकसान होईल, पॉवर ग्रीड कोसळेल, परिणामी मोठ्या भागात पॉवर बिघाड होईल.

प्रादेशिक महत्त्वाचे सबस्टेशन प्रादेशिक नेटवर्कच्या मुख्य बिंदूवर स्थित आहेत. उच्च व्होल्टेज बाजूचे व्होल्टेज साधारणपणे 220 (330) kV असते आणि मध्यम आणि कमी व्होल्टेज बाजूचे व्होल्टेज साधारणपणे 110kV आणि 35kV किंवा 10kV असते. या प्रकारचे सबस्टेशन प्रामुख्याने प्रादेशिक पॉवर ग्रिडमधून वीज डाउनलोड करते आणि प्रादेशिक वितरण नेटवर्कला किंवा थेट वापरकर्त्यांना वीज पुरवठा करते. संपूर्ण स्टेशनची वीज निकामी झाल्यानंतर, यामुळे प्रादेशिक पॉवर ग्रीड कोसळू शकते आणि संपूर्ण क्षेत्राच्या वीज पुरवठ्यावर परिणाम होऊ शकतो.

या प्रकारच्या सबस्टेशनला वेगवेगळ्या प्रदेशांमध्ये वेगवेगळ्या पॉवर ग्रिड स्ट्रक्चर्समुळे मुख्य इलेक्ट्रिकल वायरिंगसाठी वेगवेगळ्या आवश्यकता असतात. उदाहरणार्थ, जेव्हा प्रादेशिक पॉवर ग्रिडची रचना मजबूत असते आणि N-1(किंवा N-2) कॉन्फिगरेशन पूर्ण होते, तेव्हा सबस्टेशनच्या इलेक्ट्रिकल मुख्य वायरिंगच्या विश्वासार्हतेची आवश्यकता तुलनेने कमी होते.

सामान्य सबस्टेशन जिल्हा नेटवर्कच्या शेवटी स्थित असते, ज्याला टर्मिनल सबस्टेशन असेही म्हणतात. उच्च व्होल्टेज साइड व्होल्टेज बहुतेक 110kV आहे, परंतु 220kV देखील आहे आणि मध्यम आणि कमी व्होल्टेज साइड व्होल्टेज साधारणपणे 35kV आणि 10kV आहे. उच्च व्होल्टेज साइड 110kV किंवा 220kV थेट 35kV किंवा 10kV पर्यंत आहेत. स्टेप-डाउन वीज पुरवठा जवळपासचे ग्राहक किंवा व्यवसाय वापरतात. संपूर्ण स्टेशनच्या पॉवर अयशस्वी झाल्यानंतर, फक्त जवळपासचे वापरकर्ते आणि उपक्रम प्रभावित होतात आणि प्रभावाची व्याप्ती कमी असते.
