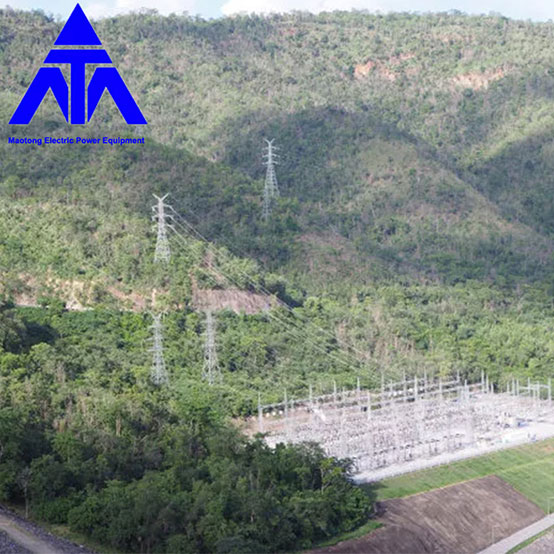

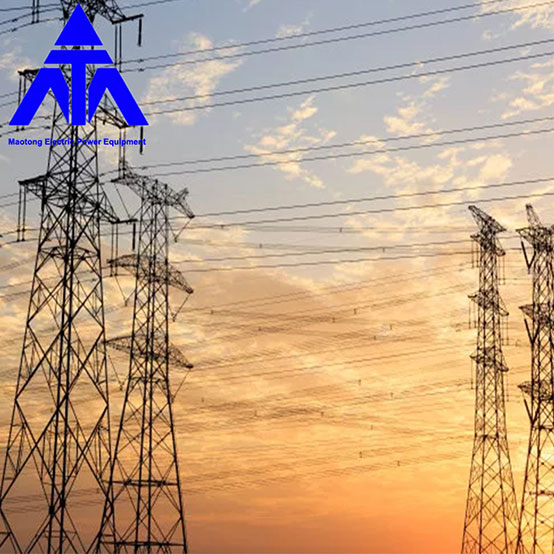

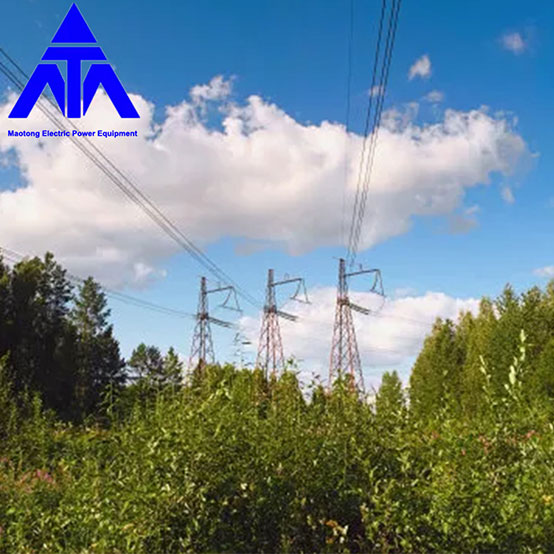

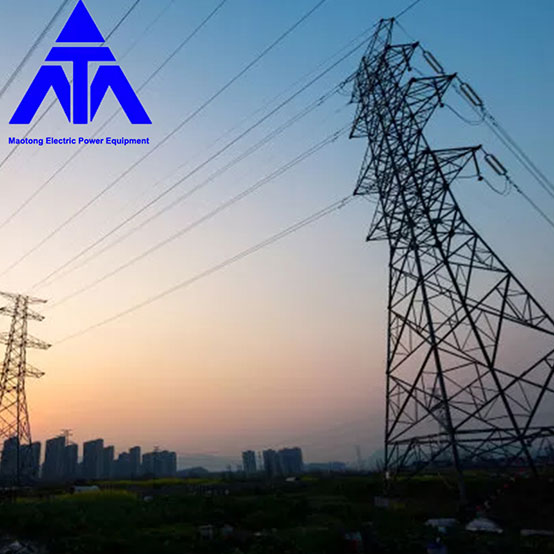

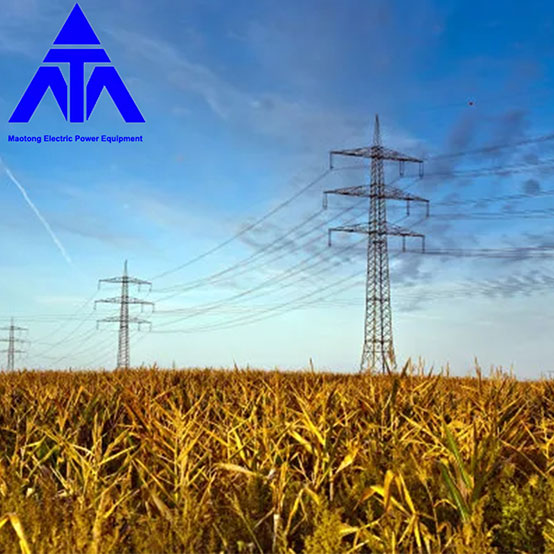

पॉवर लाइन टॉवर कोन स्टील ट्यूबलर जाळी टॉवर

उच्च दर्जाचे पॉवर लाइन टॉवर अँगल स्टील ट्युब्युलर लॅटिस टॉवर चीन उत्पादक माओ टोंग यांनी ऑफर केले आहे. Qingdao Maotong® Electric Power Equipment Co., Ltd. कंपनीचा मुख्य व्यवसाय व्याप्ती: सोलर सपोर्ट, फोटोव्होल्टेइक उत्पादने, सबस्टेशन्स आणि हायड्रोपॉवर स्टेशन, ट्रान्समिशन लाइन टॉवर, स्टील टॉवर आणि स्टील पाईप पोल, लोखंडी उपकरणे (अँकर बोल्ट, बेसिक स्टील), कम्युनिकेशन टॉवर, रेल्वे लाइन उपकरणे आणि पॉवर स्ट्रक्चर्स आणि इतर कंप्यूटन्स.

बुद्धिमान सबस्टेशन

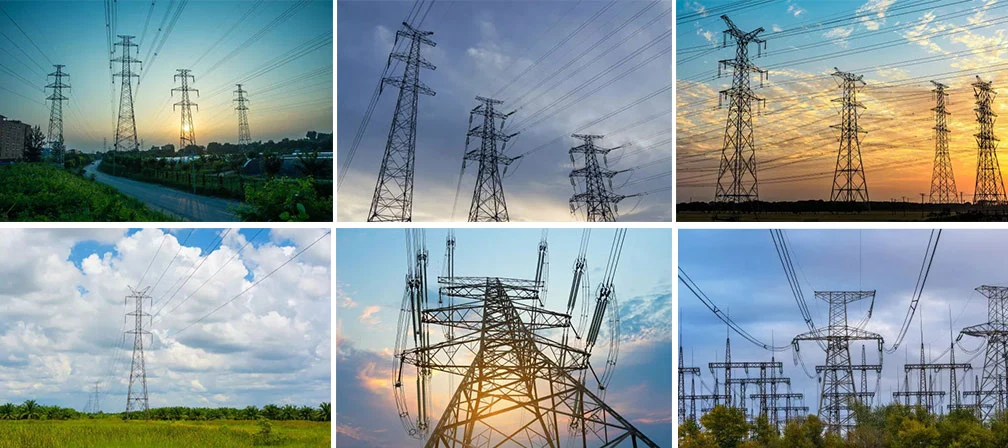

पॉवर टॉवर, ज्याला ट्रान्समिशन लाइन टॉवर देखील म्हणतात, त्याच्या आकारानुसार सामान्यतः विभागले जातात: काचेचा प्रकार, मांजरीच्या डोक्याचा प्रकार, प्रकारावर, ड्राय प्रकार आणि बादली प्रकार पाच, पॉइंट्सच्या वापरानुसार आहेत: टेंशनिंग टॉवर, रेखीय टॉवर, कॉर्नर टॉवर, ट्रान्सपोझिशन टॉवर (वायर फेज पोझिशन टॉवर बदला), टर्मिनल टॉवर आणि स्पॅन टॉवर, इत्यादि सर्व प्रकारचे स्पेस स्ट्रक्चरचे प्रकार आहेत. ट्रस स्ट्रक्चर, रॉड मुख्यतः सिंगल इक्विलर अँगल स्टील किंवा कॉम्बिनेशन अँगल स्टीलचा बनलेला असतो, सामग्री साधारणपणे Q235 (A3F) आणि Q345 (16Mn) असते आणि रॉड्समधील कनेक्शन खडबडीत बोल्टने बनलेले असते. बोल्ट शीअर कनेक्शनद्वारे, संपूर्ण टॉवर अँगल स्टीलचा बनलेला आहे, स्टील प्लेट आणि बोल्टला जोडणारा, टॉवर फूट सारखे वैयक्तिक भाग अनेक स्टील प्लेटद्वारे एका घटकामध्ये वेल्ड केलेले आहेत, त्यामुळे हॉट डिप गॅल्वनाइजिंग, वाहतूक आणि बांधकाम उभारणे अत्यंत सोयीचे आहे. 60 मीटरपेक्षा कमी उंचीच्या टॉवरसाठी, बांधकाम कर्मचाऱ्यांना टॉवरवर चढण्यासाठी सोयीसाठी टॉवरच्या मुख्य सामग्रीपैकी एकावर पायांची खिळे लावली जातात.

टॉवर संरचना:

संपूर्ण टॉवर मुख्यतः तीन भागांनी बनलेला आहे: टॉवर हेड, टॉवर बॉडी आणि टॉवर पाय. जर ती केबल असेल तर टॉवर देखील केबलचा भाग वाढवतो. टॉवर लेगपासून टॉवर क्रॉस सेक्शनपर्यंत टॉवर हेडच्या वरील भागातून (तुटलेली रेषा) नाटकीयरीत्या बदलते, जर विभागात जलद बदल होत नसेल, तर टॉवर हेडच्या वरच्या खालच्या स्ट्रिंगचा खालचा क्रॉस हात. टॉवर पायांच्या पायाच्या वरच्या तोरणाच्या भागाला तोरण म्हणतात. तोरण आणि तोरण यांच्यामधील भागाला तोरण म्हणतात.

तांत्रिक मापदंड:

1, व्होल्टेज: 10kv-220kv (सानुकूलित व्होल्टेज)
2. मॉडेल्स: रेखीय टॉवर, कॉर्नर टॉवर, टर्मिनल टॉवर, शाखा टॉवर; सिंगल आणि डबल लूप; हे केबल ब्रॅकेट, अरेस्टर ब्रॅकेट आणि इन्सुलेटर बोर्ड ब्रॅकेटसह संलग्न केले जाऊ शकते.
3, मूलभूत वाऱ्याचा दाब: w0= 0.35-0.95KN/m2
4, भूकंपाच्या तटबंदीची तीव्रता: 8 अंश आणि 8 अंश क्षेत्रापेक्षा कमी
5, पाया धारण क्षमता: 100 आणि 200 KN/m2 वर
6, बर्फाची जाडी: ≤10 मिमी
7, लंबकता: ≤1/1000
8. उपचार: हॉट डिप गॅल्वनाइजिंग
9. अंमलबजावणी मानक: राष्ट्रीय मानक
