ट्रान्समिशन टॉवर आणि व्होल्टेजमधील संबंध

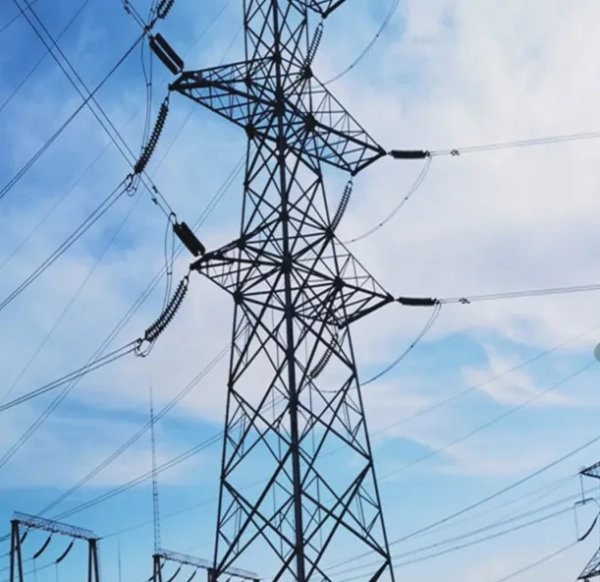

A ट्रान्समिशन टॉवरउच्च-व्होल्टेज ट्रान्समिशन लाइनचे समर्थन करण्यासाठी वापरली जाणारी एक रचना आहे. पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन सिस्टम या उच्च-व्होल्टेज लाइनद्वारे पॉवर प्लांट्समधून सबस्टेशनमध्ये विद्युत उर्जा प्रसारित करते आणि नंतर ते विविध वापरकर्त्यांकडे वितरीत करते.

या प्रक्रियेदरम्यान, लोह टॉवर आणि पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन व्होल्टेज दरम्यान खालील संबंध आहेत:

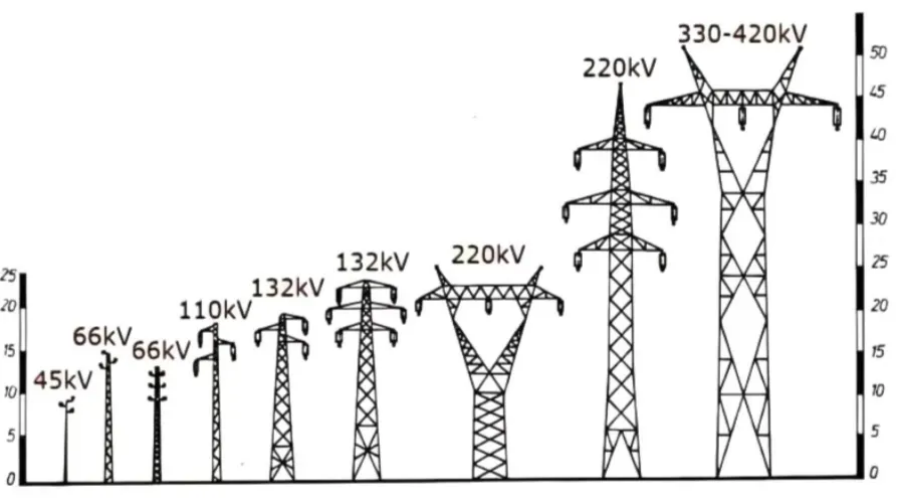

व्होल्टेज लेव्हल: ट्रान्समिशन लाइन त्यांच्या व्होल्टेज पातळीनुसार वर्गीकृत केल्या जातात, जसे की 35 केव्ही, 110 केव्ही, 220 केव्ही, 500 केव्ही आणि अगदी उच्च अल्ट्रा-हाय व्होल्टेज (यूएचव्ही) ओळी. लोह टॉवरची रचना आणि वैशिष्ट्ये देखील या व्होल्टेज पातळीनुसार निर्धारित केल्या जातात. व्होल्टेज जितके जास्त असेल तितकेच टॉवर्स दरम्यानचे अंतर आणि उंची सामान्यत: आर्क डिस्चार्ज आणि ओळींमध्ये इलेक्ट्रोमॅग्नेटिक हस्तक्षेप टाळण्यासाठी असते.

इन्सुलेशन आवश्यकता: व्होल्टेज पातळी जसजशी वाढत जाते तसतसे टॉवरवरील इन्सुलेटरची आवश्यकता त्यानुसार वाढते. वर्तमान गळती आणि कंस स्त्राव रोखण्यासाठी उच्च-व्होल्टेज ट्रान्समिशन लाइनना मजबूत इन्सुलेटरची आवश्यकता असते. टॉवर्सच्या डिझाइनला या इन्सुलेटरची स्थापना आणि समर्थन विचारात घेणे आवश्यक आहे.

यांत्रिक सामर्थ्य: उच्च-व्होल्टेज ट्रान्समिशन लाइन सामान्यत: मोठ्या प्रवाह असतात, ज्याचा अर्थ जाड कंडक्टर आवश्यक असतात. या कंडक्टरला आधार देण्यासाठी लोखंडी टॉवरमध्ये पुरेशी यांत्रिक शक्ती असणे आवश्यक आहे आणि वारा शक्ती, बर्फ आणि बर्फाचे भार इत्यादीसारख्या विविध बाह्य पर्यावरणीय घटकांचा प्रतिकार करण्यास सक्षम असणे आवश्यक आहे.

टॉवर प्रकार डिझाइन: वेगवेगळ्या व्होल्टेज पातळीच्या ट्रान्समिशन लाइनमध्ये विविध प्रकारचे टॉवर्स आवश्यक आहेत. उदाहरणार्थ, कमी-व्होल्टेज ट्रान्समिशन लाइन तुलनेने सोप्या टॉवर स्ट्रक्चर्स वापरू शकतात, तर उच्च-व्होल्टेज ट्रान्समिशन लाइनमध्ये उच्च स्थिरता आणि सुरक्षितता देण्यासाठी जटिल मल्टी-पोल टॉवर स्ट्रक्चर्सची आवश्यकता असते.

सुरक्षिततेचे अंतर: उच्च-व्होल्टेज ट्रान्समिशन लाइनला आसपासच्या वातावरण आणि कर्मचार्‍यांचे नुकसान टाळण्यासाठी विशिष्ट सुरक्षिततेचे अंतर राखणे आवश्यक आहे. लोखंडी टॉवरच्या उंची आणि लेआउटला हे सुनिश्चित करणे आवश्यक आहे की कंडक्टर आणि ग्राउंड, इमारती आणि वनस्पती यांच्यातील सुरक्षित अंतर संबंधित नियमांचे पालन करतात.

शेवटी, लोह टॉवर्स आणि पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन व्होल्टेजमधील संबंध जवळून संबंधित आहे. वेगवेगळ्या व्होल्टेज पातळी लोह टॉवर्सच्या डिझाइन, रचना आणि सुरक्षिततेच्या आवश्यकतेवर थेट परिणाम करतात.
