इलेक्ट्रिकल सबस्टेशनसाठी गॅल्वनाइज्ड 400KV स्टील स्ट्रक्चर

माओ टोंग हे इलेक्ट्रिकल सबस्टेशन उत्पादक, पुरवठादार आणि निर्यातदार यांच्यासाठी एक आघाडीचे चीन गॅल्वनाइज्ड 400KV स्टील स्ट्रक्चर आहे. किंगदाओ माओतोंग

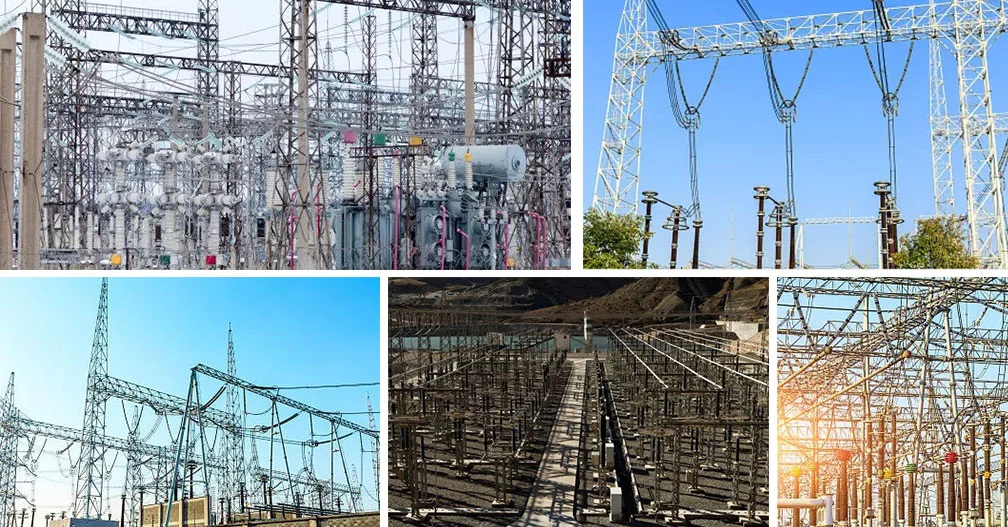

सबस्टेशन आर्किटेक्चर हे सबस्टेशन आहे

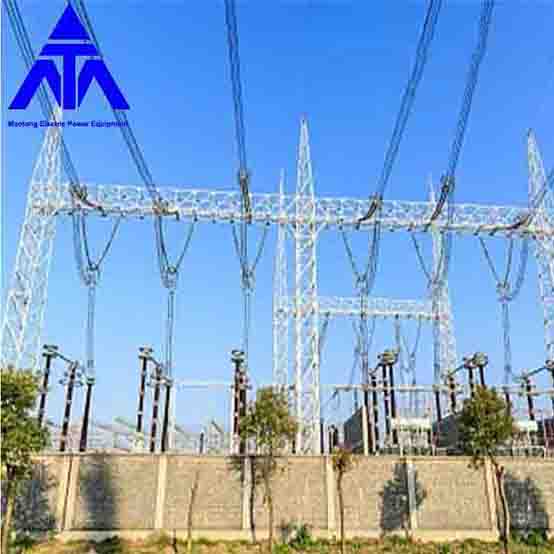

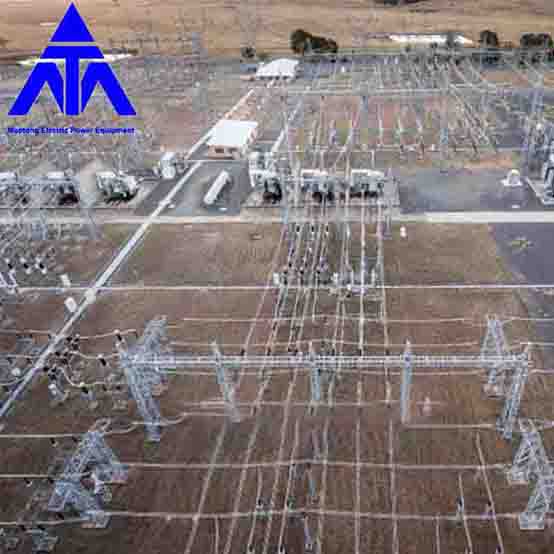

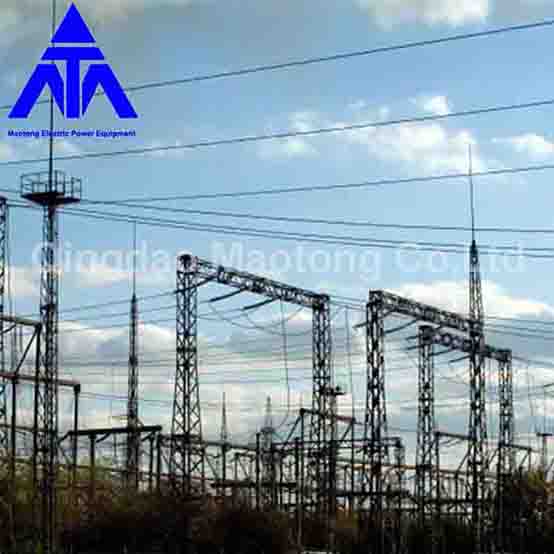

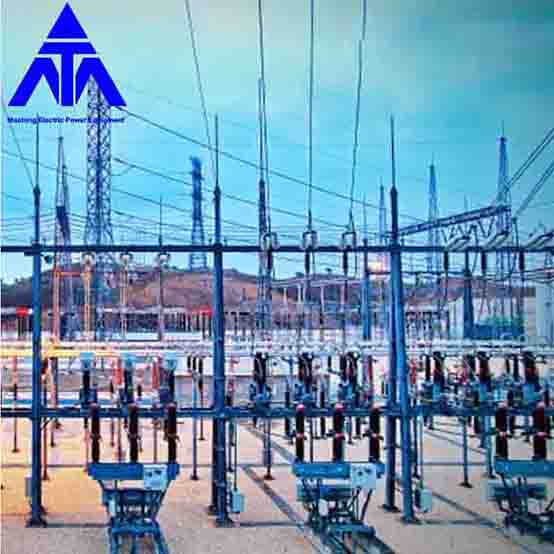

सबस्टेशन आणि इतर बाह्य वायर, सामान्य नावाच्या मुख्य समर्थन संरचनेचे उपकरणे. हे व्होल्टेज पातळी, स्केल, उपकरणे लेआउट, बांधकाम आणि ऑपरेशन परिस्थिती आणि स्थानिक हवामान परिस्थितीनुसार निर्धारित केले जाते. विजेच्या स्वरूपानुसार, वेगवेगळ्या व्होल्टेज पातळीसाठी तारा, तारा जमिनीवर आणि तारा ते स्ट्रक्चर्समध्ये ठराविक अंतर आवश्यक आहे. म्हणून, सबस्टेशन संरचना मोठ्या लवचिकतेच्या संरचनेशी संबंधित उच्च स्तंभ आणि लहान विभागांद्वारे वैशिष्ट्यीकृत आहे. तांत्रिक मांडणीच्या प्रकार वर्गीकरणाच्या दृष्टीने, मध्यम मांडणी, अर्ध्या उंचीची मांडणी आणि उच्च मांडणी आहेत. अर्ध-उच्च लेआउट आणि उच्च लेआउट मुख्यतः उच्च व्होल्टेज पातळीसह सबस्टेशनमध्ये वापरले जातात.

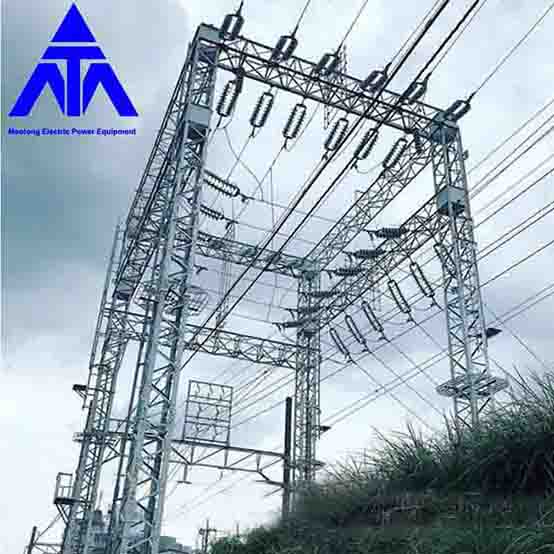

सध्या, विद्युतीकृत रेल्वे ट्रॅक्शन सबस्टेशन मध्यम आकाराचे लेआउट आहेत. त्याच्या उद्देश वर्गीकरणाच्या दृष्टीने, संरचनेची वायर फ्रेम, बस फ्रेम, मध्यवर्ती दरवाजाची चौकट, कॉर्नर फ्रेम, ट्रान्सफॉर्मर संयोजन फ्रेम, सिंगल रॉड उपकरणे कंस, इत्यादींमध्ये विभागली गेली आहे. वास्तुशास्त्राच्या स्वरूपाच्या वर्गीकरणाच्या दृष्टीने, सामान्यतः वापरले जाणारे फॉर्म आर्किटेक्चरमध्ये AH टाईप इन/आउट आर्किटेक्चर, एपी टाईप विथ लाइटनिंग रॉड सपोर्ट इन/आउट आर्किटेक्चर, एपी टाइप आर्किटेक्चर, ए? आर्किटेक्चर टाइप करा, पी-टाइप आर्किटेक्चर, कॉर्नर आर्किटेक्चर, मोठ्या आकाराचे आर्किटेक्चर, आर्किटेक्चरच्या आत आणि बाहेर पुल लाइनसह. आर्किटेक्चरवरील ताणाच्या दृष्टीने, तीन प्रकारचे आर्किटेक्चर आहेत: इंटरमीडिएट आर्किटेक्चर, टर्मिनल आर्किटेक्चर आणि ड्रॉ-वायर आर्किटेक्चर.

आर्किटेक्चरचे लेआउट फॉर्म आणि आकार हे सबस्टेशनच्या व्होल्टेज पातळी, वायर आणि उपकरणे लेआउटद्वारे निर्धारित केले जातात. आर्किटेक्चरमध्ये वापरली जाणारी सामग्री ही वास्तुशास्त्रानेच वहन केलेल्या भाराशी संबंधित आहे. सबस्टेशनची व्होल्टेज पातळी जास्त आहे, आर्किटेक्चरनेच भार उचलला आहे आणि व्होल्टेज पातळी कमी आहे आणि आर्किटेक्चरद्वारे भार कमी आहे. विविध सामग्रीच्या आर्किटेक्चरमध्ये त्याचे संबंधित फायदे आणि तोटे आणि अनुप्रयोगाची व्याप्ती आहे.

सबस्टेशनसाठी लाइटनिंग संरक्षण उपकरणे

सबस्टेशन लाइटनिंग प्रोटेक्शन उपकरणे, मुख्यतः लाइटनिंग रॉड्स आणि अटकर्ससह सुसज्ज आहे. लाइटनिंग रॉड्स सबस्टेशनला थेट विजेचा झटका येऊ नये म्हणून डिझाइन केले आहेत जे वीज स्वतःमध्येच सोडतील आणि विजेचा प्रवाह जमिनीवर आणतील. जेव्हा मेघगर्जना सबस्टेशनजवळील रेषेवर पडते तेव्हा मेघगर्जनेची लाट वायरच्या बाजूने सबस्टेशनमध्ये प्रवेश करेल आणि ओव्हरव्होल्टेज तयार करेल. याव्यतिरिक्त, सर्किट ब्रेकर ऑपरेशन देखील ओव्हरव्होल्टेज होऊ शकते. जेव्हा ओव्हरव्होल्टेज एका विशिष्ट मर्यादेपेक्षा जास्त असेल तेव्हा व्होल्टेज कमी करण्यासाठी अरेस्टरचे कार्य स्वयंचलितपणे जमिनीवर डिस्चार्ज करणे आहे. डिस्चार्ज झाल्यानंतर, सिस्टमचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी उपकरणे आपोआप चाप विझवतात. सध्या, झिंक ऑक्साईड अरेस्टरचा सर्वाधिक वापर केला जातो.
