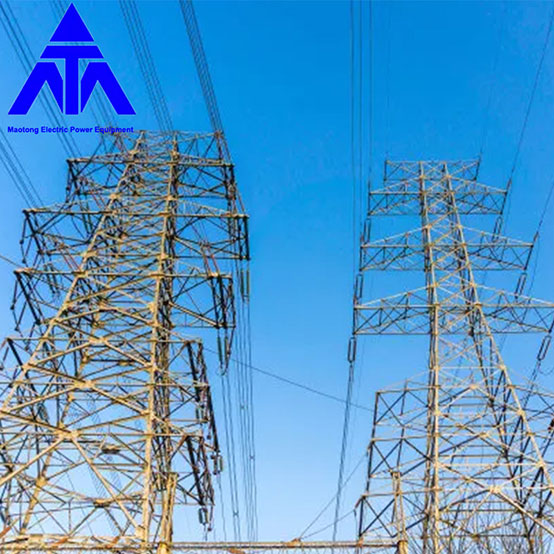

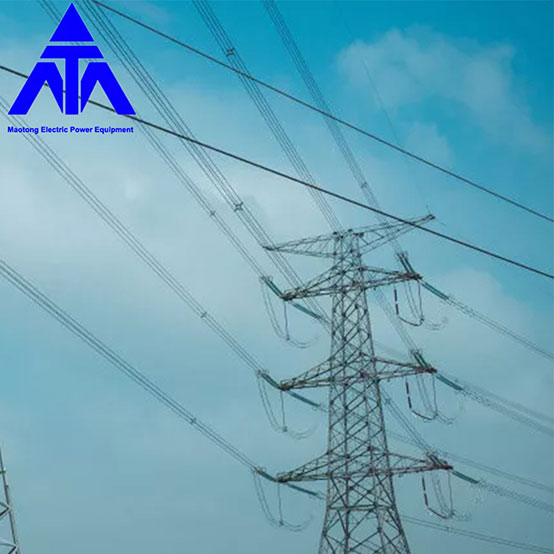

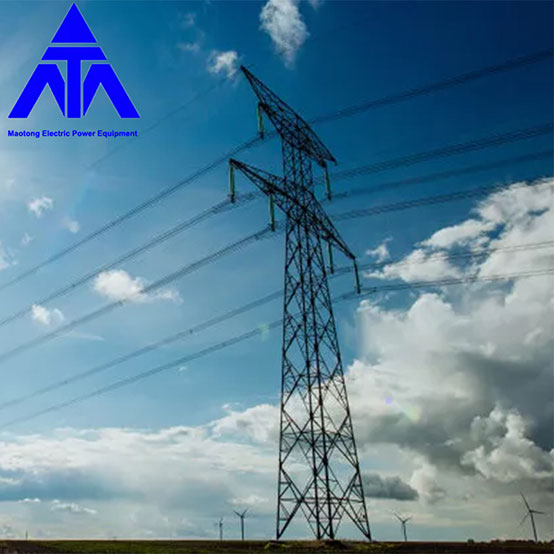

66kv 120kv 220kv गरम गॅल्वनाइज्ड इलेक्ट्रिक पॉवर टॉवर

पॉवर टॉवर परिचय:

पॉवर टॉवर ही 25-40 मीटर उंचीची ट्रॅपेझॉइडल किंवा त्रिकोणी टॉवर रचना आहे. ही एक स्टील फ्रेम रचना आहे. पॉवर टॉवर बहुतेक पॉवर प्लांट्स आणि शेतातील वितरण केंद्रांजवळ बांधले जातात. त्या पॉवर सेक्टरमधील महत्त्वाच्या सुविधा आहेत, पॉवर लाईन्स ओव्हरहेड करू शकतात आणि संरक्षण आणि समर्थनाची भूमिका बजावू शकतात. पॉवर टॉवरची रचना, उत्पादन, स्थापना, देखभाल आणि गुणवत्ता तपासणी ही आधुनिक पॉवर सिस्टमच्या ऑपरेशन आणि विकासासाठी महत्त्वपूर्ण हमी आहेत.

टॉवर वर्गीकरण:

1. हाय-व्होल्टेज लाइन टॉवर टॅन्जेंट टॉवर आणि टेंशन टॉवरमध्ये विभागलेला आहे. कॉर्नर टॉवर हा एक प्रकारचा टेन्शन टॉवर आहे आणि कॅटहेड टॉवर हा एक प्रकारचा टॅन्जेंट टॉवर आहे.

2. टॅन्जेंट टॉवर प्रमाणे, इन्सुलेटर एक उभ्या हँगिंग कॅटहेड टॉवर, टेंशन टॉवर आहे आणि इन्सुलेटर क्षैतिज आहे, ज्याचा वापर लूप टॉवरला पडणे, रेषा वळणे इत्यादीपासून रोखण्यासाठी केला जातो.

3. व्होल्टेज इन्सुलेटरच्या संख्येवर अवलंबून असते, 1-2 तुकडे: 10KV, 3-5 तुकडे, 35KV, 110KV चे 7 तुकडे, 220KV चे 14-16 तुकडे, 500KV चे 28 तुकडे. तुम्हाला अधिक दिसल्यास, तुम्हाला त्यांची मोजणी करण्याची गरज नाही. आपण अंदाजे लांबी पाहू शकता.
हे यामध्ये विभागलेले आहे:

4. पाच प्रकारचे वाइन कप, मांजरीचे डोके, शीर्ष प्रकार, कोरडे प्रकार आणि बॅरल प्रकार

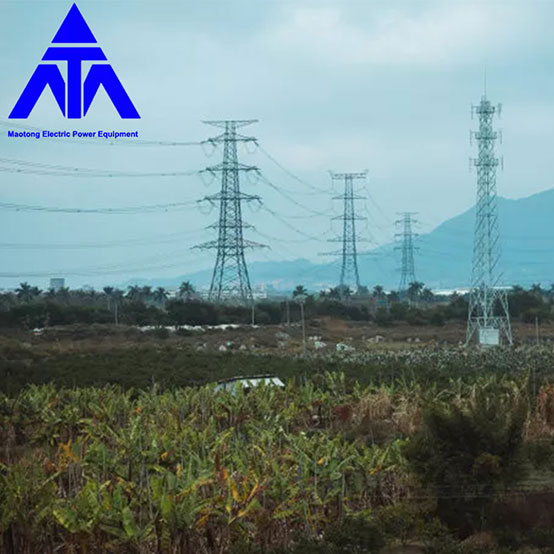

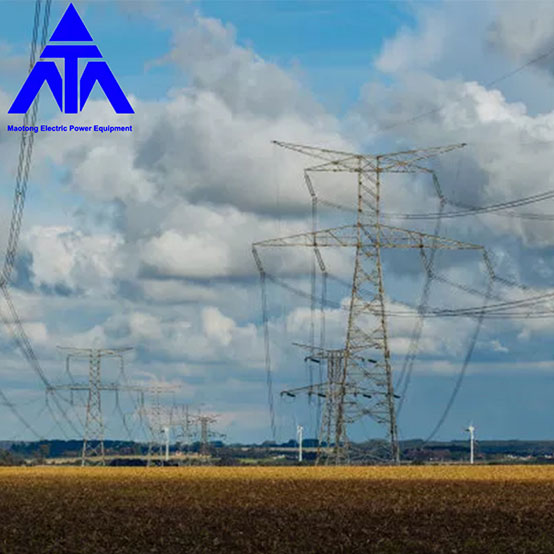

5. हे टेंशन टॉवर, टॅन्जेंट टॉवर, अँगल टॉवर, ट्रान्सपोझिशन टॉवर (कंडक्टर फेज पोझिशन टॉवर बदलणे), टर्मिनल टॉवर आणि क्रॉसिंग टॉवरमध्ये विभागले जाऊ शकते.

66kv 120kv 220kv हॉट गॅल्वनाइज्ड इलेक्ट्रिक पॉवर टॉवर आवश्यकता:

टॉवरचा आकार आणि कालावधी सर्किटच्या आवश्यकता पूर्ण करणे आवश्यक आहे: कंडक्टर आणि ग्राउंड, इमारती, झाडे, रेल्वे, महामार्ग, नद्या आणि इतर ओव्हरहेड लाइन, कंडक्टर आणि कंडक्टर दरम्यान आवश्यक लहान सुरक्षा अंतर ठेवले पाहिजे. कंडक्टर आणि लाइटनिंग कंडक्टर. दुहेरी लाइटनिंग कंडक्टर वापरताना कंडक्टर ते लाइटनिंग कंडक्टरचा संरक्षक कोन आणि दोन लाइटनिंग कंडक्टरमधील क्षैतिज लहान अंतर संबंधित नियमांचे पालन करेल.

लोड:

ट्रान्समिशन लाईन टॉवरमध्ये प्रामुख्याने वाऱ्याचा भार, बर्फाचा भार, रेषेचा ताण, डेड लोड, इन्स्टॉलेशन किंवा मेंटेनन्स दरम्यान कर्मचारी आणि साधनांचे वजन तसेच तुटलेली लाईन आणि भूकंपाच्या क्रियेचा भार असतो. वेगवेगळ्या हवामानविषयक परिस्थितींमध्ये या भारांचे वाजवी संयोजन डिझाइनमध्ये विचारात घेतले जाईल. डेड लोडमध्ये टॉवरचे वजन, रेषा, फिटिंग्ज, इन्सुलेटर, रेषेचे कोन परिणामी बल आणि रेषेवरील असंतुलित ताण यांचा समावेश होतो. तुटलेल्या तारांची संख्या (सामान्यत: कंडक्टर आणि लाइटनिंग कंडक्टरचे एकाचवेळी ब्रेकिंग वगळून), ब्रेकिंग टेंशनचा आकार आणि ब्रेकिंग दरम्यानची हवामान परिस्थिती यानुसार वेगवेगळ्या देशांमध्ये ब्रेकिंग लोडवर वेगवेगळे नियम आहेत.

टॉवर सामान्यतः स्थिर विश्लेषणासाठी सरलीकृत आहे. वारा, तुटलेली रेषा आणि भूकंप यांसारख्या गतिमान भारांसाठी, स्थिर विश्लेषणाच्या आधारे अनुक्रमे पवन कंपन गुणांक, तुटलेली रेषा प्रभाव गुणांक आणि भूकंप बल प्रतिसाद गुणांक यांचा गुणाकार करून डायनॅमिक क्रियेचा विचार केला जातो.
